全面認識數控機床角度頭

4
發表時間:2025-06-20 15:41

角度頭是一種安裝在數控機床主軸上的附件裝置,主要用于改變刀具的加工角度,使刀具能夠從不同方向對工件進行加工。它通過齒輪傳動或其他機械結構將主軸的動力傳遞到與主軸成一定角度的刀具上,從而擴展機床的加工能力。


角度頭廣泛應用于多種數控機床:

1. 數控銑床/加工中心

2. 數控鏜銑床

5. 龍門加工中心

6. 部分數控車銑復合機床

主要作用

1. 擴展加工范圍:實現多角度加工,完成機床主軸直接無法到達的加工區域

2. 提高加工效率:減少工件重新裝夾次數

3. 提升加工精度:避免多次裝夾帶來的定位誤差

4. 實現復雜結構加工:完成側面、斜面、內腔等復雜特征的加工

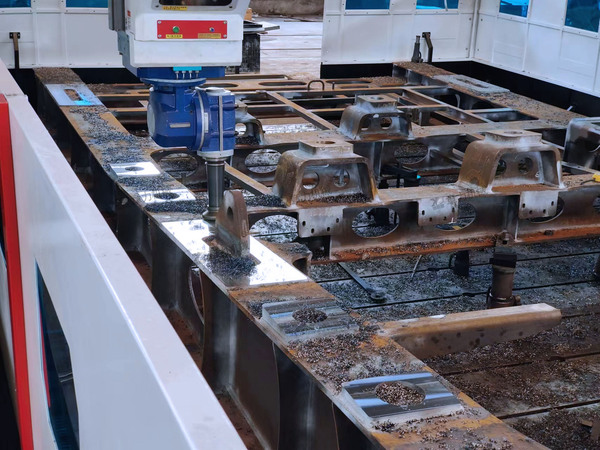

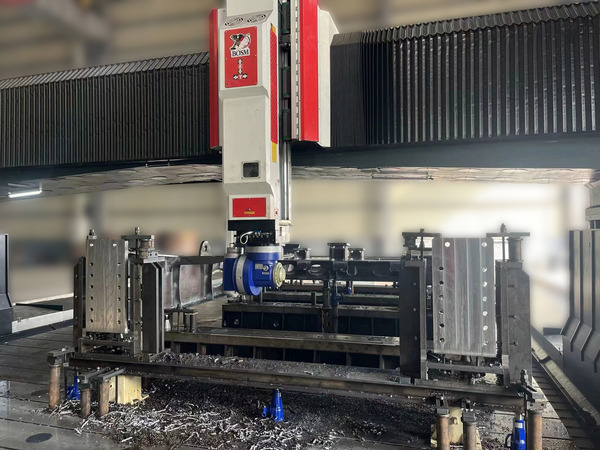

永達機械8550加工現場 (32).jpg

應用場景

1. 航空航天領域:飛機結構件、發動機零件的多角度加工

2. 模具制造:復雜模具型腔的側面加工

3. 汽車制造:發動機缸體、變速箱殼體等多面加工

4. 能源設備:大型渦輪葉片、水輪機部件的加工

5. 通用機械:箱體類零件內腔、側面的銑削和鉆孔

角度頭可按不同方式分類:

1. 按固定方式分:

   - 固定式角度頭(特定角度)

   - 可調式角度頭(角度可調)

   - 萬向角度頭(多角度可調)

2. 按傳動方式分:

   - 齒輪傳動角度頭

   - 皮帶傳動角度頭

   - 直接驅動角度頭

3. 按角度分:

   - 90度角度頭(最常用)

   - 45度角度頭

   - 30度角度頭

   - 其他特定角度頭

選型考慮因素

1. 機床接口類型和尺寸

2. 所需加工角度

3. 扭矩和轉速要求

4. 切削力大小

5. 冷卻方式需求

6. 空間限制

角度頭作為數控機床的重要功能擴展附件,極大地提升了機床的加工靈活性和能力,在現代精密制造中發揮著不可替代的作用。

————————————————
————————————————
————————————————
